| Place of Origin: | Anhui, China |
|---|---|
| পরিচিতিমুলক নাম: | JINGPU SENSOR |
| সাক্ষ্যদান: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| মূল্য: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| প্রতিরোধ: | R25℃=10KΩ±1% | বিটা মান: | B25/85=3435K±1% |
|---|---|---|---|
| ক্ষত পরীক্ষা করা: | পলিমাইড ফিল্ম (3.9±0.2) * （20±1）মিমি | তার: | UL1332 26AWG |
| দৈর্ঘ্য: | (100±5)-（3±1）Sn | ||
| লক্ষণীয় করা: | পলিমাইড পাতলা ফিল্ম থার্মিস্টর,পলিমাইড ফিল্ম এনটিসি থার্মিস্টর,সুনির্দিষ্ট পাতলা ফিল্ম এনটিসি থার্মিস্টর |
||
R25=10KΩ±1% B25/85=3435K±1% পলিমাইড ফিল্ম এনটিসি থার্মিস্টর
পণ্যের বর্ণনাঃ
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsএই থার্মিস্টরটি বিভিন্ন তাপমাত্রা পর্যবেক্ষণ এবং নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য দুর্দান্ত পারফরম্যান্স সরবরাহ করে।
"R25=10KΩ±1%" স্পেসিফিকেশনটি নির্দেশ করে যে একটি রেফারেন্স তাপমাত্রায় (সাধারণত 25°C বা 77°F), থার্মিস্টরের প্রতিরোধ প্রায় 10 কিলোহম (10,000 ওহম), ± 1% এর একটি অসহিষ্ণুতা সহ।এর মানে হল যে 25°C এ থার্মিস্টরের প্রকৃত প্রতিরোধের নামমাত্র 10KΩ মান থেকে 1% এর বেশি বিচ্যুত হতে পারে না.
"B25/85=3435K±1%" পরামিতি একটি নির্দিষ্ট পরিসরে তাপমাত্রা পরিবর্তনের জন্য থার্মিস্টরের সংবেদনশীলতাকে চিহ্নিত করে। "বি" মান (B25/85) 3435K,যেটি নির্দেশ করে যে 25°C এ থার্মিস্টরের প্রতিরোধকে রেফারেন্স পয়েন্ট হিসেবে ব্যবহার করা হয়, এবং তাপমাত্রা -২৫ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত পরিসরে পরিবর্তিত হওয়ায় প্রতিরোধের মাত্রা ৩৪৩৫ গুণ বৃদ্ধি পাবে।±১% এর অসহিষ্ণুতার অর্থ হল থার্মিস্টরের প্রকৃত B মান নির্দিষ্ট 3435K মান থেকে ১% এর বেশি বিচ্যুত হতে পারে না.
থার্মিস্টরটি একটি পলিমাইড ফিল্মে আবৃত, যা সুরক্ষা এবং বৈদ্যুতিক নিরোধক সরবরাহ করে।পলিমাইড ফিল্ম উপাদান উচ্চ তাপমাত্রা সহনশীলতা এবং চমৎকার তাপ স্থায়িত্ব প্রয়োজন যে অ্যাপ্লিকেশন জন্য ভাল উপযুক্ত.
এর সুনির্দিষ্ট প্রতিরোধ এবং সংবেদনশীলতার বৈশিষ্ট্যগুলির কারণে, এই পলিমাইড ফিল্ম এনটিসি থার্মিস্টরটি তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।এটি সাধারণত বিভিন্ন শিল্পে ব্যবহৃত হয়, যার মধ্যে রয়েছে অটোমোটিভ, এয়ারস্পেস, মেডিকেল এবং কনজিউমার ইলেকট্রনিক্স।
এর ছোট আকার এবং দ্রুত প্রতিক্রিয়া সময়ের কারণে, এই থার্মিস্টরটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে স্থান সীমিত এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ অত্যন্ত গুরুত্বপূর্ণ।এটি প্রকৌশলী এবং ডিজাইনারদের বিভিন্ন চ্যালেঞ্জিং পরিবেশে সঠিক তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণের জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে.
উপসংহারে, R25=10KΩ±1% B25/85=3435K±1% পলিমাইড ফিল্ম এনটিসি থার্মিস্টর একটি উচ্চ-কার্যকারিতা তাপমাত্রা সেন্সর ডিভাইস যা নির্ভুলতা, স্থায়িত্ব এবং বহুমুখিতা একত্রিত করে।এর চমৎকার নির্ভুলতা এবং নির্ভরযোগ্যতা এটিকে অসংখ্য ইলেকট্রনিক্স এবং শিল্প অ্যাপ্লিকেশনগুলির একটি অপরিহার্য উপাদান করে তোলে, সর্বোত্তম তাপমাত্রা ব্যবস্থাপনা এবং সিস্টেম কর্মক্ষমতা নিশ্চিত।
বৈশিষ্ট্যঃ
R25°C=10KΩ±1%
B25/85=3435K±1%
প্রোবঃ পলিমাইড ফিল্ম (3.9±0.2) *(20±1) মিমি
তারেরঃ Wire UL1332 26AWG 7/0.16 OD1.15 200°C
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রোবের আকার | এল | L1 | L2 | এইচ | d1 | d2 | d3 |
| 3.6*25 মিমি | ২৫±১ | ২০±১ | ৮±১ | 3.6±0.2 | 0.15 | ম্যাক্স০।6 | 0.5 |
| 3.6*50 মিমি | ৫০±১ | ৪৫±১ | ৩৩±১ | 3.6±0.2 | |||
| 4.৫*২৫ মিমি | ২৫±১ | ২০±১ | ৮±১ | 4.5±0.2 | |||
| 4.৫*৫০ মিমি | ৫০±১ | ৪৫±১ | ৩৩±১ | 4.5±0.2 | |||
| 3.9*25 মিমি | ২৫±১ | ২০±১ | ৮±১ | 3.9±0.2 |
| প্রোডাক্ট স্পেসিফিকেশন | রেক. ২৫°C ((KΩ) এ | বিটা মান | (বায়ুতে) Pmax ((mW) |
δ (mW/°C) |
তাপীয় সময় ধ্রুবক τ ((সেকেন্ড) | অপারেটিং তাপমাত্রা পরিসীমা TL-TH ((°C) | মোট দৈর্ঘ্য L ((মিমি) |
| A6A103□3435B□□□□ | 10 | B25/85=3435 | অনুমান করুন।3.5 | অনুমান করুন।0.7 | ম্যাক্স.5.0 | -৪০ থেকে ১০০ | ২৫-৫০ |
| A6A103□3977B□□□□ | 10 | B25/85=3977 | ২৫-৫০ | ||||
| A6B203□3972B□□□□ | 20 | B25/85=3972 | ২৫-৫০ | ||||
| A6B104□3435B□□□□ | 100 | B25/50=3950 | ২৫-৫০ |
প্রয়োগঃ
এই পণ্যটি গ্রানারি তাপমাত্রা পর্যবেক্ষণের জন্য ব্যবহৃত হয়।
শস্যক্ষেত্রের তাপমাত্রা সংবেদক

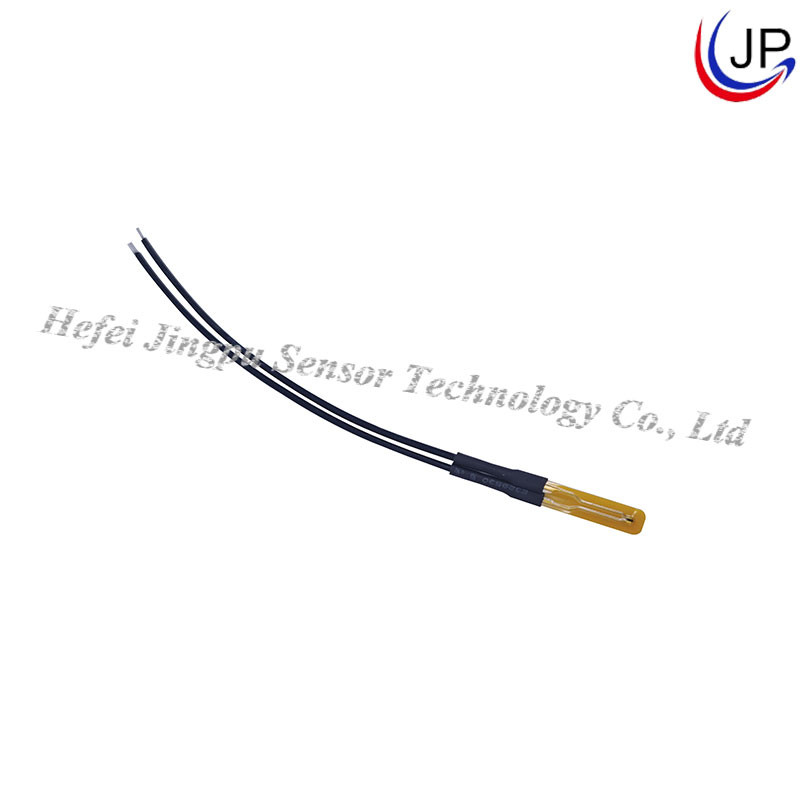

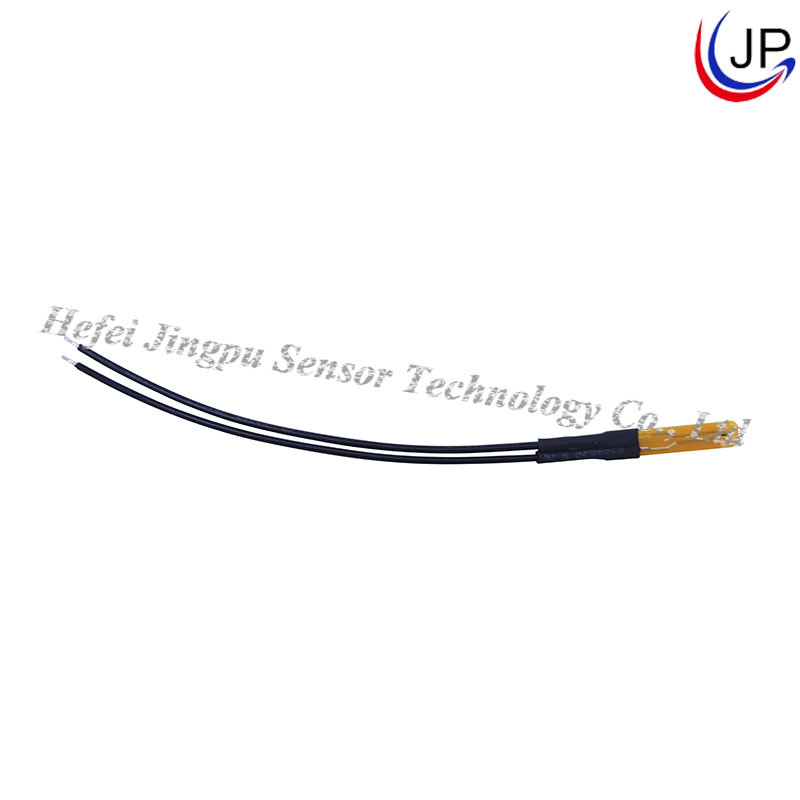

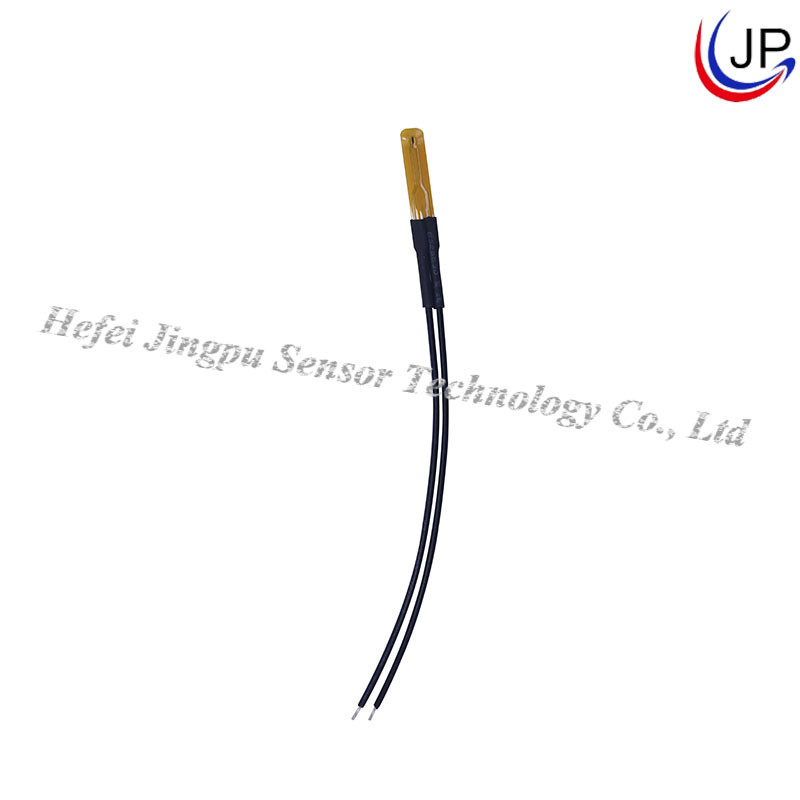

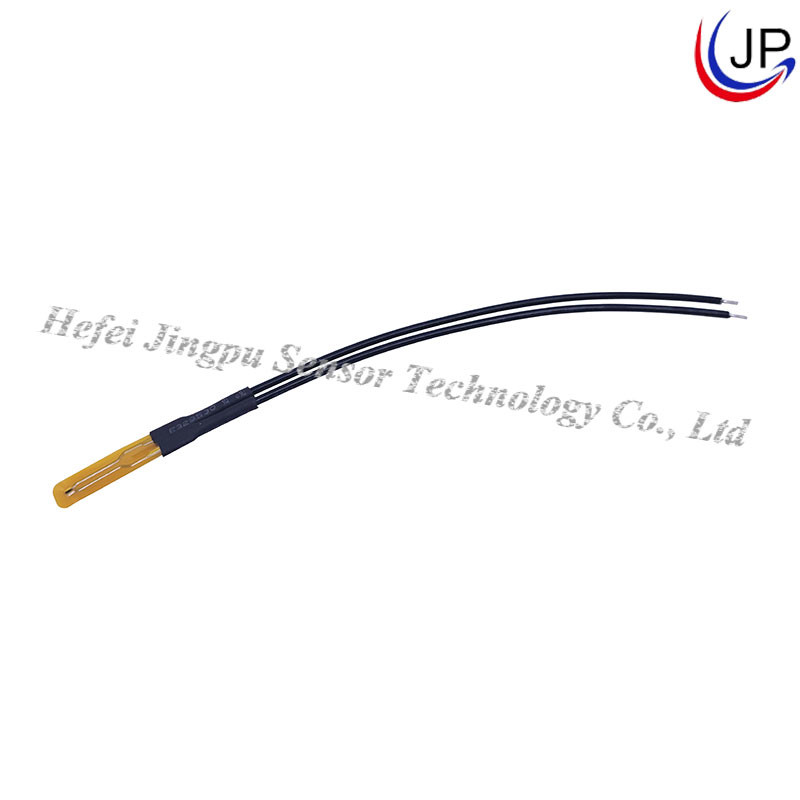

প্রোডাক্ট ইমেজঃ
