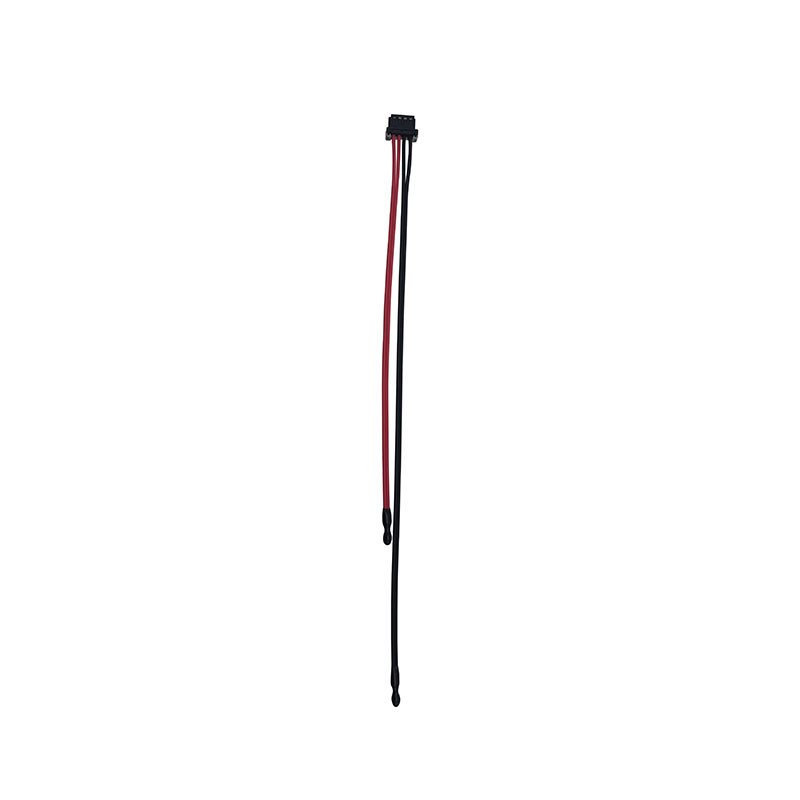

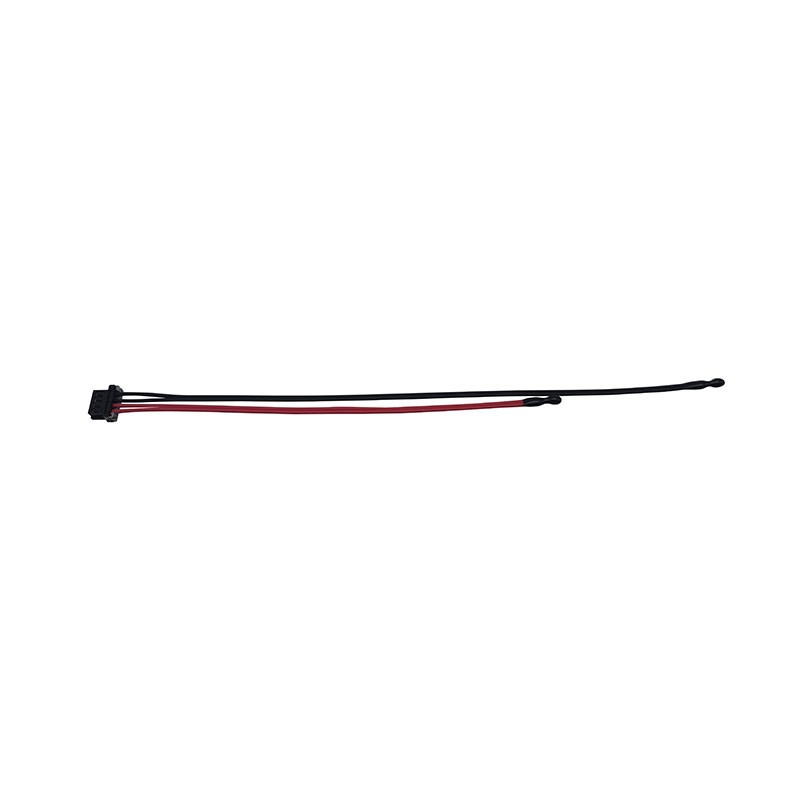

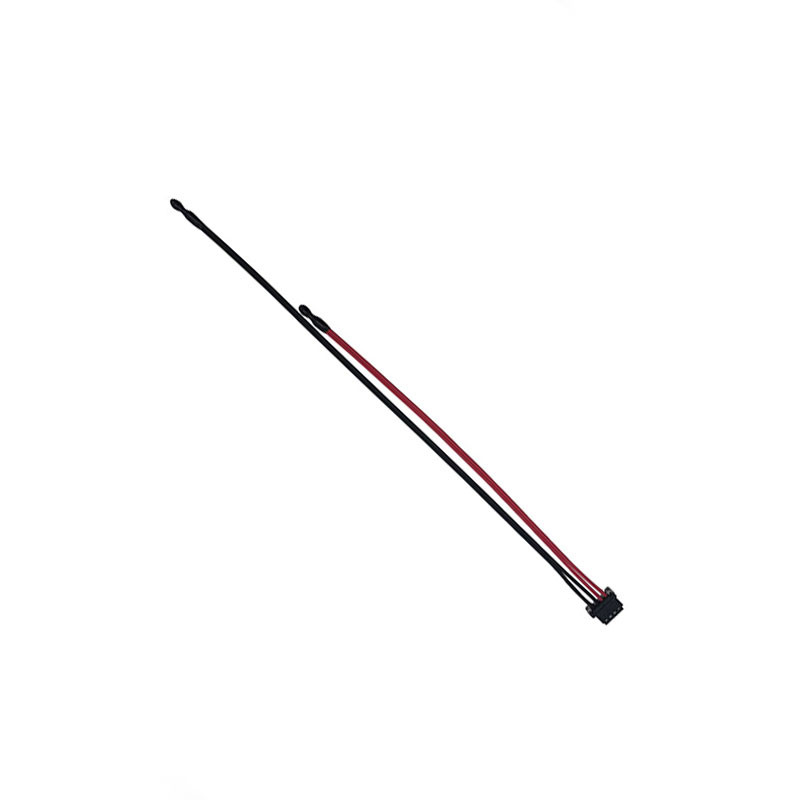

সেমিকন্ডাক্টর উপাদান হিটার তাপমাত্রা সেন্সর এনটিসি থার্মিস্টর ডাবল প্রোব

হিটার তাপমাত্রা সেন্সর এনটিসি থার্মিস্টর

পণ্যের বর্ণনাঃ

একটি এনটিসি (নেগেটিভ তাপমাত্রা সহগ) থার্মিস্টর হল একটি ধরনের তাপমাত্রা সেন্সর যা সাধারণত হিটার সহ বিভিন্ন অ্যাপ্লিকেশনে ব্যবহৃত হয়।"এনটিসি" শব্দটি নির্দেশ করে যে তার তাপমাত্রা বাড়ার সাথে সাথে থার্মিস্টরের প্রতিরোধের হ্রাস পায়.

প্রতিরোধের পরিবর্তনঃ এনটিসি থার্মিস্টরটি একটি অর্ধপরিবাহী উপাদান থেকে তৈরি যার তাপমাত্রা বাড়ার সাথে সাথে বৈদ্যুতিক প্রতিরোধ হ্রাস পায়।প্রতিরোধ এবং তাপমাত্রার মধ্যে সম্পর্ক অ-রৈখিক, এবং এটি একটি নেতিবাচক তাপমাত্রা সহগ অনুসরণ করে।

তাপমাত্রা সেন্সিংঃ এনটিসি থার্মিস্টরটি হিটারের ভিতরে এমন একটি স্থানে অন্তর্নির্মিত বা সংযুক্ত করা হয় যেখানে তাপমাত্রা পর্যবেক্ষণ করা প্রয়োজন। হিটারটি কাজ করার সময়,এই অবস্থানে তাপমাত্রা পরিবর্তন.

মনিটরিং সার্কিটঃ এনটিসি থার্মিস্টর একটি মনিটরিং সার্কিটের অংশ যা এর প্রতিরোধের পরিমাপ করে।এই সার্কিটটি সাধারণত একটি নিয়ামক বা মাইক্রোপ্রসেসর সংযুক্ত করা হয় যা প্রতিরোধের মান ব্যাখ্যা করে এবং সংশ্লিষ্ট তাপমাত্রার সাথে এটি সম্পর্কিত.

কন্ট্রোল সিস্টেমঃ নিয়ামক বা মাইক্রোপ্রসেসর এনটিসি থার্মিস্টর থেকে তাপমাত্রা তথ্য ব্যবহার করে হিটারের অপারেশন নিয়ন্ত্রণ করতে পারে। উদাহরণস্বরূপ,তাপমাত্রা রিফ্রেশের উপর ভিত্তি করে তাপমাত্রা উপাদানটিতে সরবরাহিত শক্তিকে এটি পছন্দসই তাপমাত্রা সেটপয়েন্ট বজায় রাখতে সামঞ্জস্য করতে পারে.

সুরক্ষাঃ এনটিসি থার্মিস্টরগুলি সুরক্ষার উদ্দেশ্যেও ব্যবহৃত হয়। যদি তাপমাত্রা একটি নির্দিষ্ট প্রান্তিক সীমা অতিক্রম করে তবে থার্মিস্টরের প্রতিরোধ উল্লেখযোগ্যভাবে হ্রাস পায়,একটি সম্ভাব্য overheating অবস্থা ইঙ্গিতএই তথ্যগুলি ক্ষতি রোধের জন্য হিটারটি বন্ধ বা পরিবর্তন করার জন্য নিরাপত্তা প্রক্রিয়াগুলিকে ট্রিগার করতে পারে।

প্যারামিটারঃ

প্রতিরোধের মানঃ R25°C=47KΩ/47KΩ ±1%

বিটা মানঃ B25/50= 3950±1%

প্রোবঃ 2*ড্রপ≤(1.7-2.5)-φ(3.2-4)*(14±1/-2) φ(3.0-4.0) কালো

তারঃ UL4484 24AWG (11/0.16) 150°C 黑+红

তারের দৈর্ঘ্যঃ 270±5 কালো, 150±5 লাল

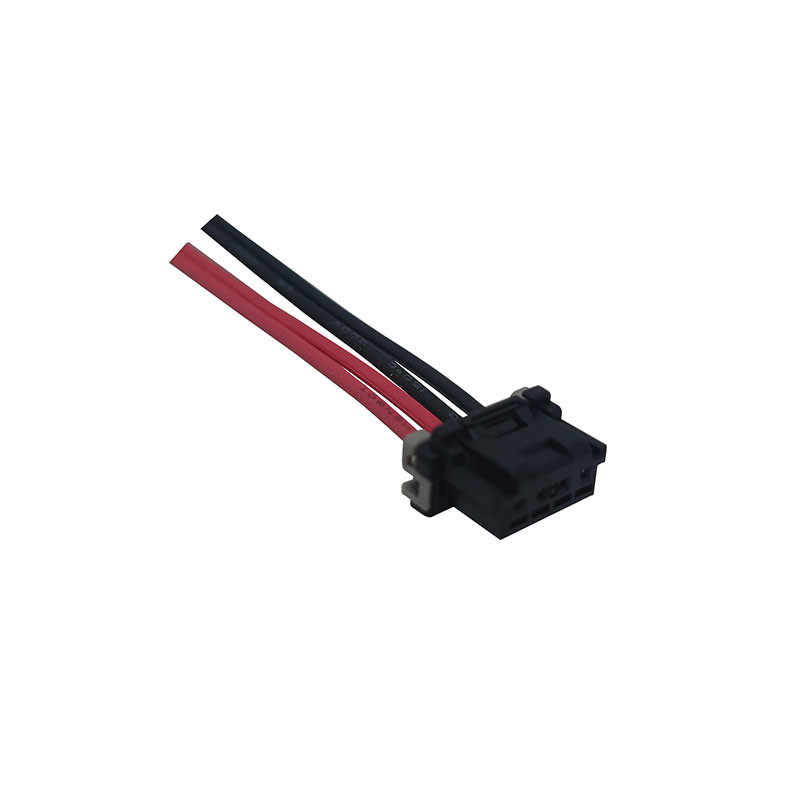

সংযোগকারীঃ মোল্লেক্স ৫০৫১৫১০৪, ৫০৫১৫৩৮০০০, ৫০৫১৫২০৪০০

অঙ্কনঃ
