| উৎপত্তি স্থল: | হেফাই, আনহুই প্রদেশ, চীন |
|---|---|
| সাক্ষ্যদান: | ISO13485 |
| মডেল নম্বার: | MF5A-7 |
| ন্যূনতম চাহিদার পরিমাণ: | ৫০০ পিসি |
| মূল্য: | USD 4.80 /PC |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 20-25 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 3000PCS/মাস |
| শিপিং: | এয়ার ফ্রেট বা অন্যান্য | আউটপুট সংকেত: | এনালগ |
|---|---|---|---|
| তাপমাত্রা পরিসীমা: | 0℃~50℃ | বি সহনশীলতা: | 0.5% |
| সর্বোচ্চ তাপমাত্রা: | 260°C | সেন্সর উপাদান: | প্লাটিনাম |
| সঠিকতা: | +/- 0.2°ফা | বিচ্ছিন্নতা: | ভাল কবচ |
| সহনশীলতা: | (25 ~ 45) ℃ ± 0.1 ℃ | লেপ: | অতিরিক্ত তাপমাত্রা সুরক্ষা |
| জীবনকাল: | দীর্ঘ পণ্য জীবন | কাস্টমাইজেশন: | হ্যাঁ। |
| ফোম প্যাড: | কোনটিই | কাজের তাপমাত্রা: | 0℃～+60℃ থেকে |
| আকার: | 16Fr （3.8） 630mm |
ক্ষুদ্র এনটিসি থার্মিস্টর মেডিকেল তাপমাত্রা সেন্সর সিই অনুমোদন
পণ্যের বর্ণনা
এই আইটেমটি একটি ক্ষুদ্র এনটিসি থার্মোস্টর মেডিকেল তাপমাত্রা সেন্সর সিই অনুমোদন।ক্ষুদ্র এনটিসি থার্মিস্টরগুলি পলিইমিড টিউবগুলিতে ইপোক্সির সাথে পলিইস্টারাইমাইড বিচ্ছিন্ন # 38 এডাব্লুজি সলিড নিকেল তারের শীর্ষকগুলির সাথে আবৃতএগুলি সমান্তরাল সংযোগের বৈশিষ্ট্যযুক্ত এবং 3, 6 এবং 12 ইঞ্চির স্ট্যান্ডার্ড সামগ্রিক দৈর্ঘ্যে আসে।এই থার্মিস্টর প্রোব ছোট প্রোব হাউজিং এবং অ্যাপ্লিকেশন যা দ্রুত তাপ প্রতিক্রিয়া সময় প্রয়োজন সঙ্গে ব্যবহারের জন্য আদর্শ.
ইঞ্জিনিয়ারিং তথ্য
সাধারণ ব্যাসার্ধ 0.023 ইঞ্চি
সাধারণ তারের আকার #38 AWG
সীসাঃ সলিড নিকেল, পলিস্টেরাইমাইড আইসোলেশন
উপাদানঃ ইপোক্সি, পলিমাইড
সাধারণ বিচ্ছিন্নতা ধ্রুবকঃ 0.2mW/°C স্থির বাতাসে
সাধারণ সময় স্থির বাতাসে ধ্রুবকঃ সর্বোচ্চ ৩ সেকেন্ড
প্রতিরোধ ক্ষমতা / তাপমাত্রা বৈশিষ্ট্য
| তাপমাত্রা (°C) | 223Fu5 |
| -১০ | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
নির্ভরযোগ্যতার তথ্য
| পয়েন্ট | পরীক্ষার শর্ত | মানদণ্ড |
| মুক্ত পতন | তিনবার প্রাকৃতিক পতন 1 মিটার উচ্চতা থেকে একটি ম্যাপল বোর্ড | △R, △B±0.5% |
| শুকনো তাপ | ৭০ ডিগ্রি সেলসিয়াসে ১০০০ ঘন্টা | △R, △B±0.5% |
| আর্দ্রতা | ৭০°সি এবং ৯০% থেকে ৯৫% আর্দ্রতায় ১,০০০ ঘন্টা | △R, △B±0.5% |
|
তাপমাত্রা চক্র (তাপীয় শক) |
নিচের মত সাতটি চক্রঃ 1. -২০ ডিগ্রি সেলসিয়াস ১২ ঘন্টা 2. রুম তাপমাত্রা জন্য 1 মিনিট 3. ৫৫°সি ১২ ঘন্টা 4. রুম তাপমাত্রা 1 মিনিট |
△R, △B±0.5% |
সংযোগ পদ্ধতি
সীসা তারটি বৃহত্তর তারের চারপাশে ঘুরিয়ে এবং তারপরে সোল্ডারিং করে বৃহত্তর তারগুলিতে সোল্ডার করা যায়।
সাবধানতা
ক্ষুদ্র এনটিসি থার্মিস্টর সেন্সর প্রোব একটি অর্ধপরিবাহী প্রক্রিয়া ব্যবহার করে উত্পাদিত হয়। এর মাইক্রোস্ট্রাকচার কারণে সেন্সরটি
সাধারণ ইন্টিগ্রেটেড সার্কিটের মতই ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ।
সেন্সরের ক্ষতি বা ব্যর্থতা রোধ করার জন্য এটি পরিচালনা করার সময় যথাযথ সতর্কতা অবলম্বন করার পরামর্শ দেওয়া হয়।
ইএসডি-র বিরুদ্ধে সেন্সরকে রক্ষা করতে ব্যর্থ হলে সেন্সরের সাথে ইনস্টল করা সরঞ্জামগুলিও ক্ষতিগ্রস্থ হতে পারে, কারণ ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ সামান্য পরামিতি পরিবর্তন করতে পারে,যার মানে সেন্সর তার প্রকাশিত স্পেসিফিকেশন পূরণ করতে পারে না.

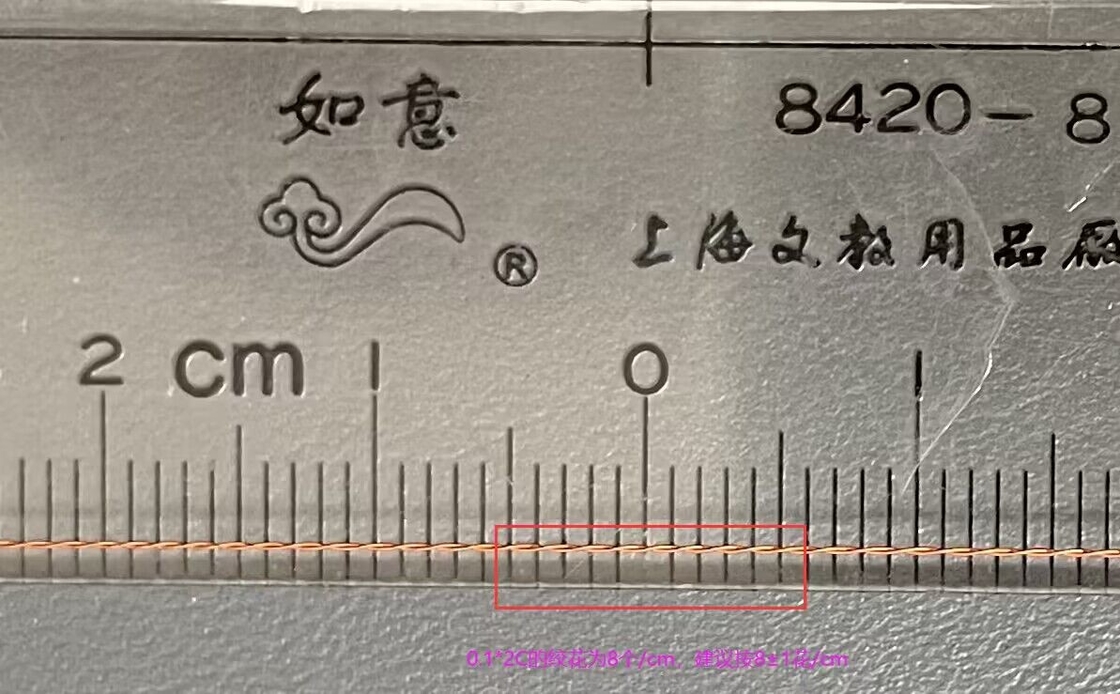

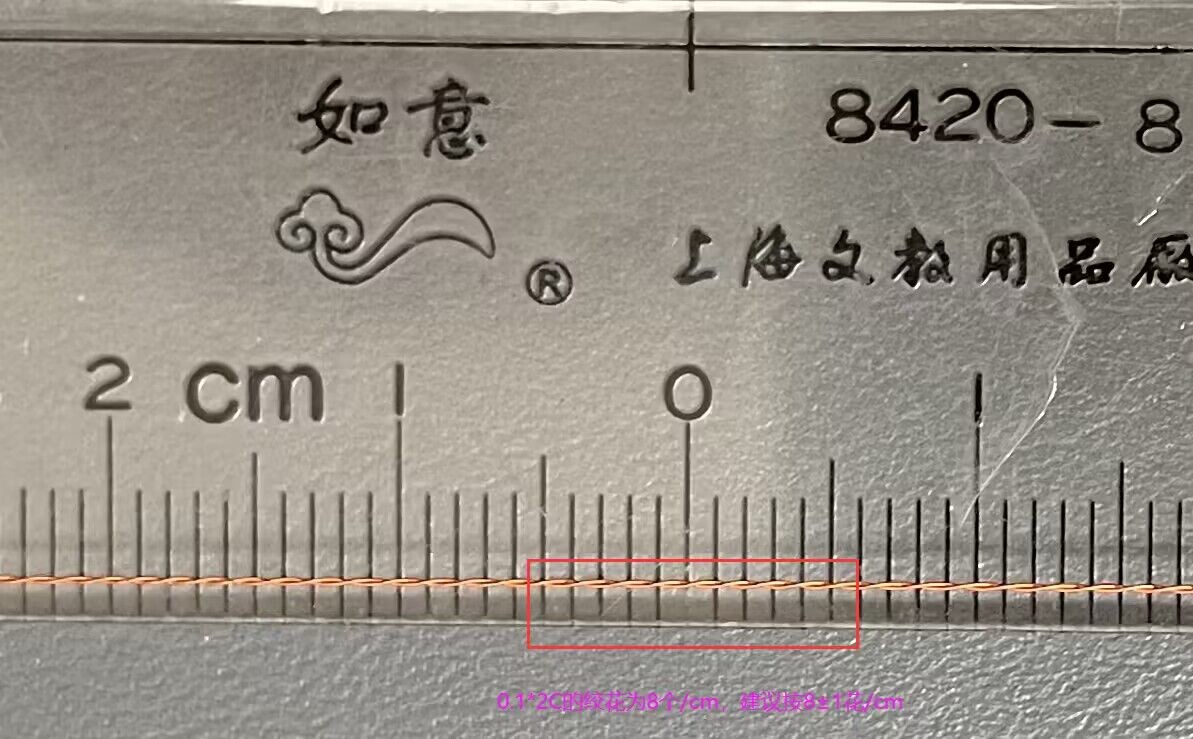

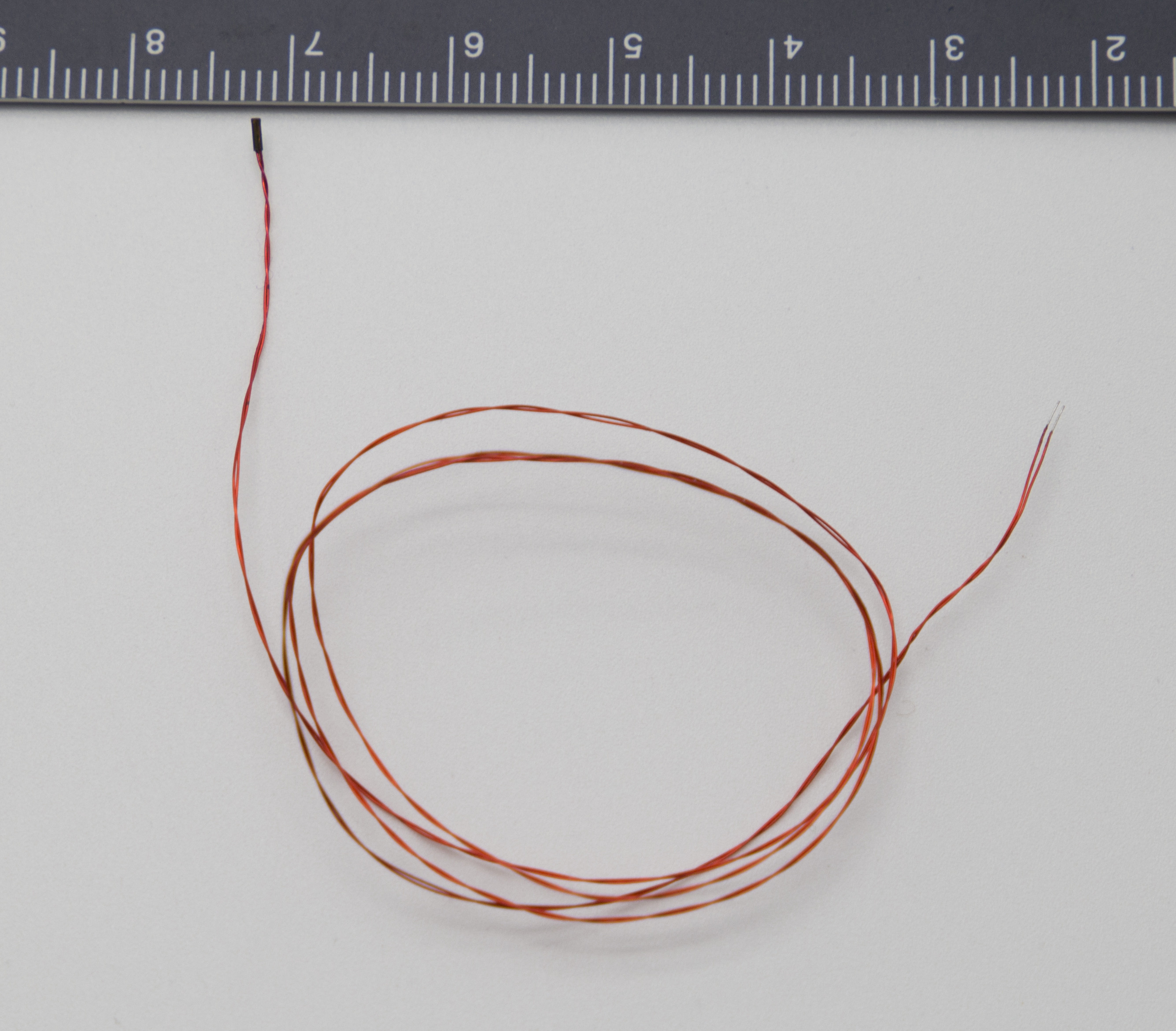

পণ্যের চিত্র
