| উৎপত্তি স্থল: | আনহুই, চীন |
|---|---|
| পরিচিতিমুলক নাম: | JP |
| সাক্ষ্যদান: | CE, ISO13485, ISO9001, RoHS |
| মডেল নম্বার: | JP400 |
| ন্যূনতম চাহিদার পরিমাণ: | 1000 টুকরা |
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | শক্ত কাগজের প্যাকেজ |
| ডেলিভারি সময়: | 2-4 সপ্তাহ |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি বছর 200 মিলিয়ন |
| প্রতিরোধ: | R37℃=30KΩ | খ মান: | B25/50=3950K |
|---|---|---|---|
| প্রতিক্রিয়া সময়: | প্রায় 60 সেকেন্ড | অপচয় ফ্যাক্টর: | প্রায় 3.0mW/℃ |
| সর্বোচ্চ ক্ষমতা: | প্রায় 60mW | অপারেটিং তাপমাত্রা পরিসীমা: | 0~60℃ |
| চিপ: | এনটিসি থার্মিস্টর | ফোম প্যাড: | φ30 |
| সংযোগকারী: | TYPE-C | ক্ষত পরীক্ষা করা: | SUS304 φ5.6*1.85 |
চিকিৎসা ব্যবহারের জন্য 30KΩ ফোম প্যাড NTC তাপমাত্রা অনুসন্ধান
পণ্যের বর্ণনা:
একটি ফোম প্যাড এনটিসি তাপমাত্রা প্রোব হল এক ধরনের তাপমাত্রা সেন্সিং ডিভাইস যা নেগেটিভ টেম্পারেচার কোফিসিয়েন্ট (এনটিসি) থার্মিস্টরের সাথে একটি ফোম প্যাড ব্যবহার করে।
ফোম প্যাডটি এনটিসি থার্মিস্টর এবং যে বস্তু বা এলাকার তাপমাত্রা পরিমাপ করা হচ্ছে তার মধ্যে ভাল তাপীয় যোগাযোগ প্রদান করার জন্য ডিজাইন করা হয়েছে।ফোম প্যাড দক্ষ তাপ স্থানান্তর নিশ্চিত করে তাপমাত্রা পরিমাপের নির্ভুলতা এবং প্রতিক্রিয়াশীলতা বাড়াতে সাহায্য করে।
একটি এনটিসি থার্মিস্টর হল এক ধরনের তাপমাত্রা সেন্সর যার বৈদ্যুতিক প্রতিরোধের তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায়।এটি একটি সিরামিক বা পলিমার উপাদান নিয়ে গঠিত যা এই নেতিবাচক তাপমাত্রা সহগ আচরণ প্রদর্শন করে।এনটিসি থার্মিস্টর ফোম প্যাডে একত্রিত হয় এবং তাপমাত্রার পরিবর্তনের সাথে সাথে থার্মিস্টরের প্রতিরোধ সেই অনুযায়ী পরিবর্তিত হয়।
যখন ফোম প্যাড NTC তাপমাত্রা প্রোব একটি পৃষ্ঠ বা একটি বস্তুর সংস্পর্শে স্থাপন করা হয়, NTC থার্মিস্টর তাপমাত্রা পরিবর্তন সনাক্ত করে এবং তাদের বৈদ্যুতিক সংকেতে রূপান্তরিত করে।এই সংকেতগুলি তারপরে প্রক্রিয়া করা যেতে পারে এবং একটি সংযুক্ত ডিভাইস বা তাপমাত্রা সূচকে প্রদর্শিত হতে পারে, ব্যবহারকারীকে সঠিক তাপমাত্রা রিডিং প্রদান করে।
ফোম প্যাড NTC তাপমাত্রা প্রোবগুলি সাধারণত HVAC সিস্টেম, শিল্প প্রক্রিয়া, স্বয়ংচালিত তাপমাত্রা পর্যবেক্ষণ, এবং বিশেষ করে চিকিৎসা ব্যবহারের জন্য বাড়ির যন্ত্রপাতি সহ বিভিন্ন অ্যাপ্লিকেশনে ব্যবহৃত হয়।তারা তাপমাত্রা পরিমাপের ক্ষেত্রে তাদের সরলতা, নির্ভরযোগ্যতা এবং খরচ-কার্যকারিতার জন্য পরিচিত।
আপনার অ্যাপ্লিকেশানের নির্দিষ্ট প্রয়োজনীয়তাগুলি বিবেচনা করা এবং ফোম প্যাড এনটিসি তাপমাত্রা প্রোব আপনার উদ্দেশ্যে ব্যবহারের জন্য উপযুক্ত কিনা তা নিশ্চিত করতে প্রস্তুতকারকের নির্দিষ্টকরণের সাথে পরামর্শ করা গুরুত্বপূর্ণ৷
বৈশিষ্ট্য:
নেতিবাচক তাপমাত্রা সহগ: NTC তাপবিদরা একটি নেতিবাচক তাপমাত্রা সহগ প্রদর্শন করে, যার অর্থ তাপমাত্রা বৃদ্ধির সাথে সাথে তাদের বৈদ্যুতিক প্রতিরোধ ক্ষমতা হ্রাস পায়।এই বৈশিষ্ট্যটি তাদের বিস্তৃত পরিসরে তাপমাত্রার পরিবর্তনগুলি সঠিকভাবে পরিমাপ করতে দেয়।
সংবেদনশীলতা: এনটিসি থার্মিস্টর তাপমাত্রার তারতম্যের জন্য অত্যন্ত সংবেদনশীল।তাদের প্রতিরোধ ক্ষমতা ছোট তাপমাত্রা পরিবর্তনের প্রতিক্রিয়ায় দ্রুত পরিবর্তিত হয়, সুনির্দিষ্ট তাপমাত্রা পরিমাপ সক্ষম করে।
ওয়াইড টেম্পারেচার রেঞ্জ: এনটিসি টেম্পারেচার সেন্সরগুলি বিস্তৃত তাপমাত্রা রেটিং-এ পাওয়া যায়, যা তাদের বিভিন্ন পরিবেশে ব্যবহার করার অনুমতি দেয়।তারা নির্দিষ্ট মডেল এবং ডিজাইনের উপর নির্ভর করে অত্যন্ত কম (-100°C বা কম) থেকে উচ্চ তাপমাত্রা (300°C এর বেশি) পর্যন্ত তাপমাত্রা পরিমাপ করতে পারে।
নির্ভুলতা: এনটিসি থার্মিস্টর তাপমাত্রা পরিমাপের ক্ষেত্রে ভাল নির্ভুলতা প্রদান করে, বিশেষ করে তাদের নির্দিষ্ট অপারেটিং সীমার মধ্যে।সঠিক তাপমাত্রার রিডিং নিশ্চিত করার জন্য থার্মিস্টারের ক্রমাঙ্কন এবং সঠিক চরিত্রায়ন অত্যন্ত গুরুত্বপূর্ণ।
স্থিতিশীলতা: NTC তাপমাত্রা সেন্সরগুলি তাদের দীর্ঘমেয়াদী স্থিতিশীলতার জন্য পরিচিত।তারা সাধারণত সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য তাপমাত্রা পরিমাপ নিশ্চিত করে সময়ের সাথে সাথে প্রতিরোধের ন্যূনতম প্রবাহ প্রদর্শন করে।
দ্রুত প্রতিক্রিয়া সময়: এনটিসি থার্মিস্টরগুলির একটি দ্রুত প্রতিক্রিয়া সময় থাকে, যার অর্থ তারা তাপমাত্রার পরিবর্তনগুলি দ্রুত সনাক্ত করতে এবং প্রতিক্রিয়া জানাতে পারে।এই বৈশিষ্ট্যটি এগুলিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যার জন্য রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ বা নিয়ন্ত্রণ প্রয়োজন।
ছোট আকার: এনটিসি তাপমাত্রা সেন্সরগুলি কমপ্যাক্ট আকারে উপলব্ধ, যা বিভিন্ন ডিভাইস, সিস্টেম বা প্রোবের মধ্যে সহজে একীকরণের অনুমতি দেয়।তাদের ছোট ফর্ম ফ্যাক্টর সীমিত স্থান সহ অ্যাপ্লিকেশনে ব্যবহারের জন্য তাদের বহুমুখী করে তোলে।
খরচ-কার্যকারিতা: এনটিসি থার্মিস্টরগুলি সাধারণত অন্যান্য ধরনের তাপমাত্রা সেন্সরগুলির তুলনায় বেশি সাশ্রয়ী হয়, যা তাদের তাপমাত্রা পরিমাপের অ্যাপ্লিকেশনগুলির জন্য একটি খরচ-কার্যকর পছন্দ করে তোলে।
নন-লিনিয়ারিটি: এনটিসি থার্মিস্টর অ-রৈখিক প্রতিরোধ-তাপমাত্রার বৈশিষ্ট্য প্রদর্শন করে।যদিও এটি কিছু অ্যাপ্লিকেশনের জন্য একটি চ্যালেঞ্জ হতে পারে, এটি নির্দিষ্ট পরিস্থিতিতেও সুবিধাজনক হতে পারে যেখানে নন-লিনিয়ার তাপমাত্রা প্রতিক্রিয়া কাঙ্ক্ষিত বা ক্রমাঙ্কন এবং উপযুক্ত সংকেত কন্ডিশনিংয়ের মাধ্যমে ক্ষতিপূরণ দেওয়া যেতে পারে।
বৈশিষ্ট্য:
R37℃=30KΩ
B25/50=3950K
ভোল্টেজ সহ্য করুন: AC1000V 1mA 1s স্থির বাতাসে কোন ভাঙ্গন নেই
এনক্যাপসুলেশন: ইপোক্সি রজন
অঙ্কন:
বৈদ্যুতিক স্পেসিফিকেশন:
| Rec.25℃(kΩ) এ | বিটা মান | (বাতাসে) Pmax(mW) | δ(mW/℃) | তাপীয় সময় ধ্রুবক τ(সেকেন্ড) | অপারেটিং তাপমাত্রা পরিসীমা TL-TH(℃) | মোট দৈর্ঘ্য L(মিমি) |
| 1 | B25/85=3435 | / | / | / | / | / |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

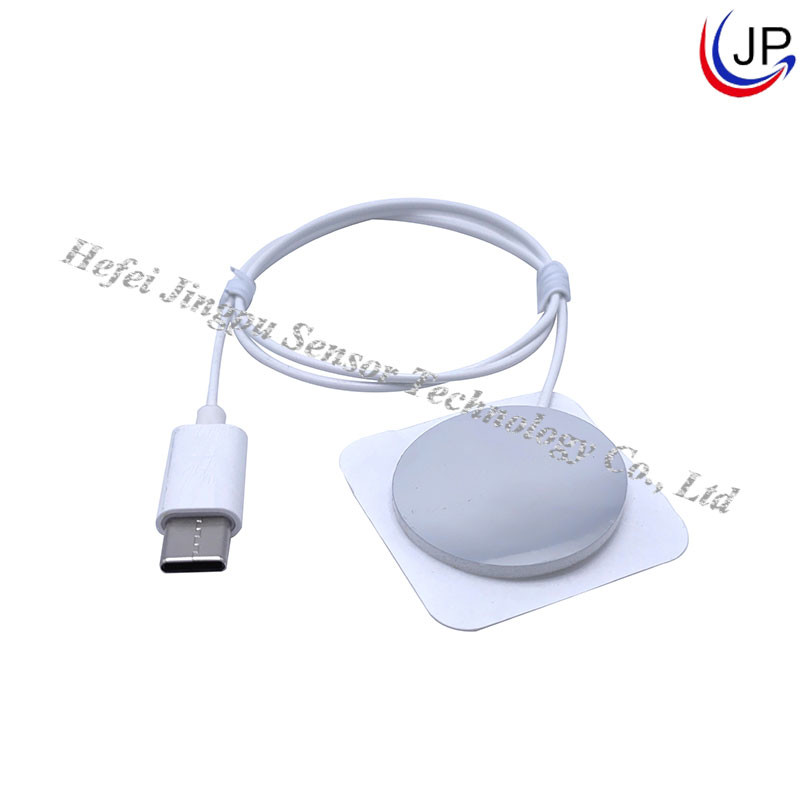

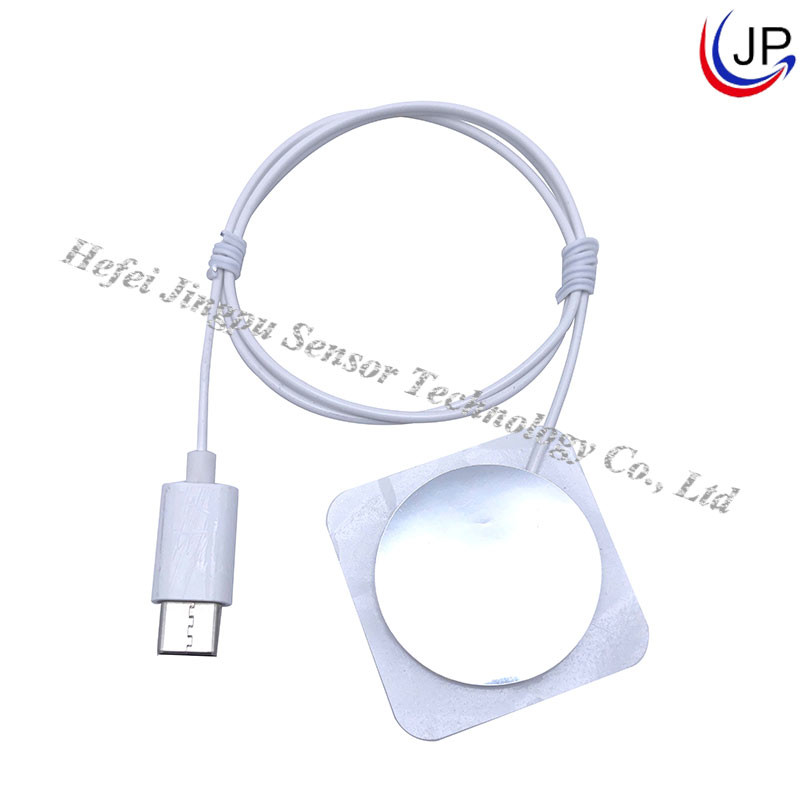

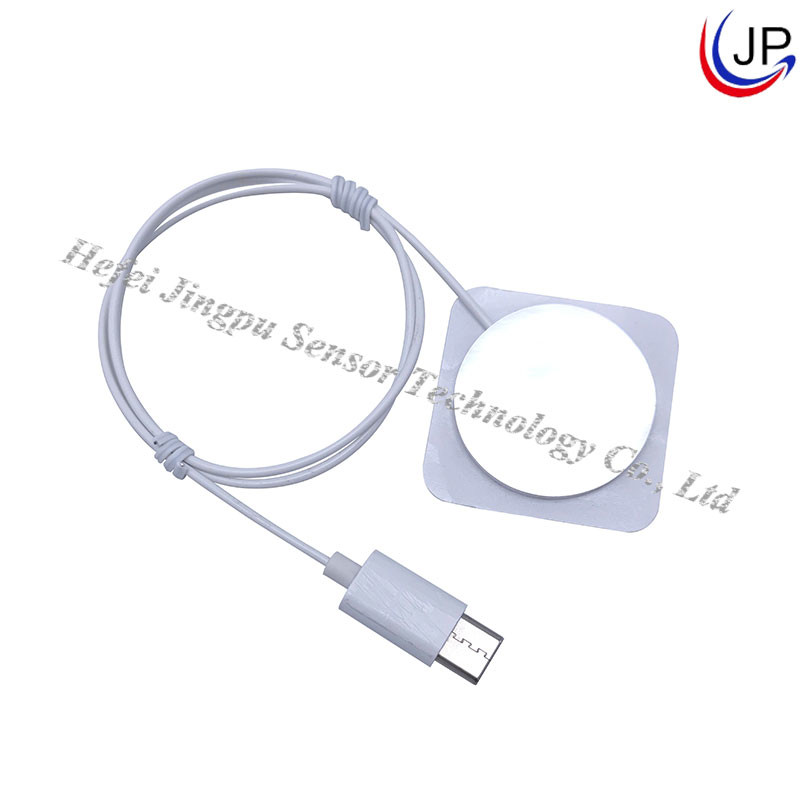

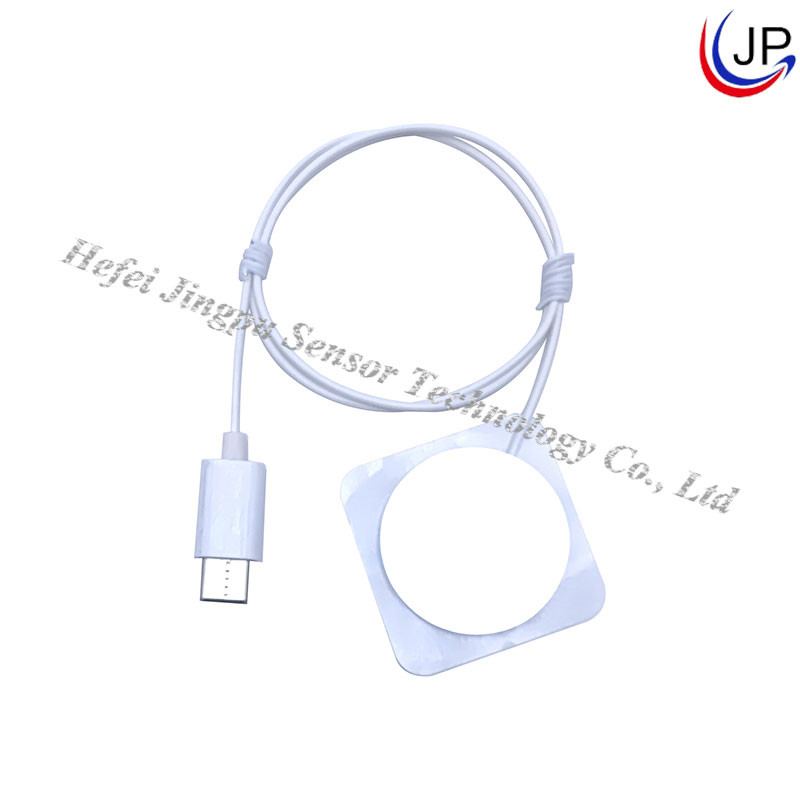

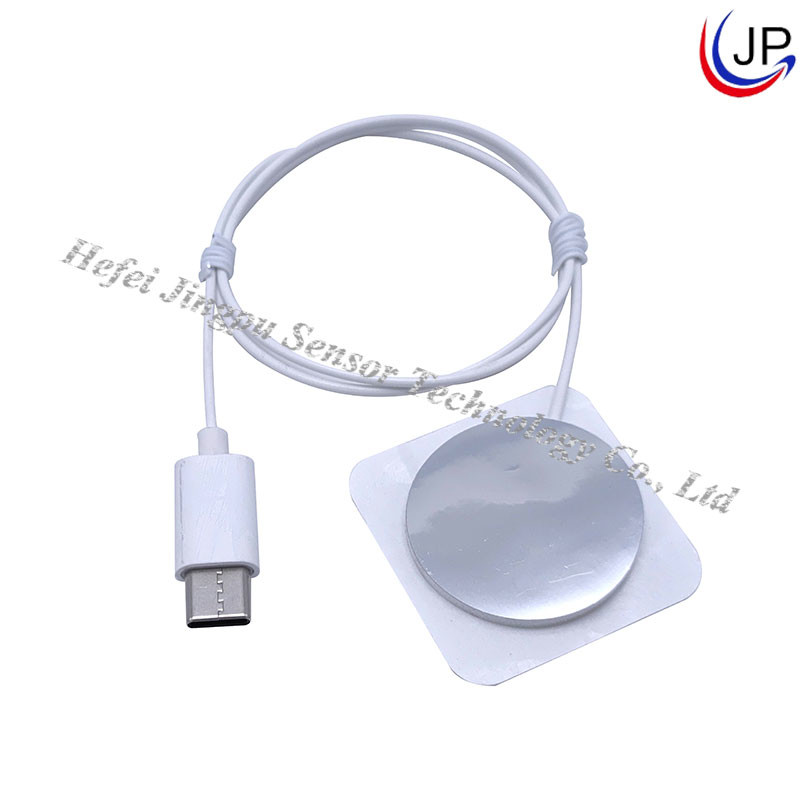

পণ্যের ছবি:
