| উৎপত্তি স্থল: | হেফেই, আনহুই, চীন |
|---|---|
| পরিচিতিমুলক নাম: | Jingpu Brand |
| সাক্ষ্যদান: | CE,ROHS,ISO |
| মডেল নম্বার: | MF5A-1 |
| ন্যূনতম চাহিদার পরিমাণ: | 1000 |
| মূল্য: | USD 0.1-5 /PCS |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ প্যাকিং |
| ডেলিভারি সময়: | 2-7 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি বছর 200 মিলিয়ন |
| ইন্সটল করার উপায়: | ঢোকানো | সেন্সিং উপায়: | প্রতিরোধ |
|---|---|---|---|
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উপাদান: | সিরামিক |
| অস্তরক পরিমাপ: | তাপমাত্রা | আইপি কোড: | IP64 |
| পরিবহন প্যাকেজ: | শক্ত কাগজ প্যাকিং | চেহারা: | কালো |
| ওয়ারেন্টি: | ২ বছর | বিক্রয়োত্তর সেবা: | গুণ নিশ্চিত করা |
| কাস্টমাইজেশন: | হ্যাঁ | অপারেটিং তাপমাত্রা: | -40℃~125℃ |
| প্রতিরোধের মান: | কাস্টম | বি মান: | কাস্টম |
| পাঠানো: | শিপিং, এয়ার বা এক্সপ্রেস | তার: | পিভিসি, টেফলন, এনামেল নিরোধক |
| বিশেষভাবে তুলে ধরা: | ইউএভি এনটিসি থার্মিস্টর 10 কে,মানহীন এরিয়াল ভেহিক্যাল এনটিসি থার্মিস্টর 10 কে,এনটিসি থার্মিস্টর 3435 কে |
||

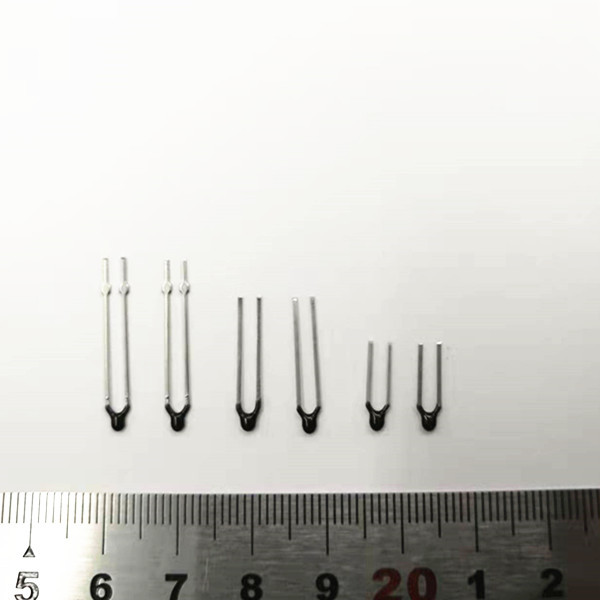

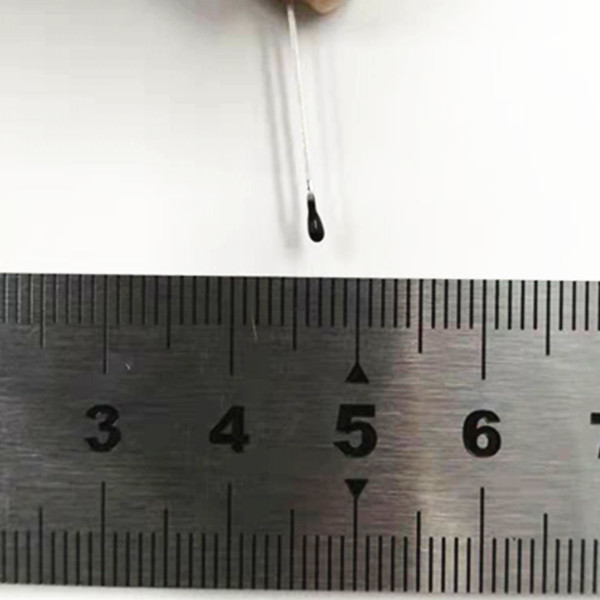

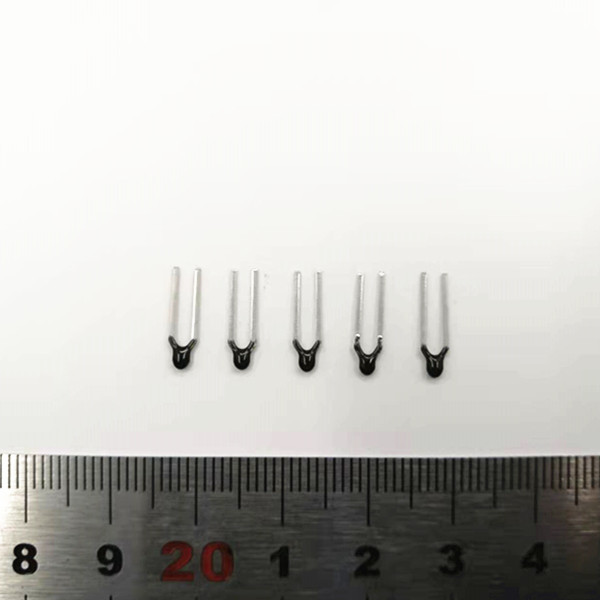

মনুষ্যবিহীন বায়বীয় যান বা UAV 10k 3435k এর জন্য Ntc থার্মিস্টর
একটি সংক্ষিপ্ত নোট:
MF5A-1 (UAVs-এর জন্য) সিরিজের epoxy coated NTC থার্মিস্টর Hefei Jingpu Sensor Technology Co., LTD দ্বারা উত্পাদিত হয়।এটিতে তামা-ঢাকা ইস্পাত তার, একটি ঢালাই করা NTC চিপ এবং ইপোক্সি রজন রয়েছে।সেন্সর বৈশিষ্ট্য: সহজ, ব্যবহারিক, উচ্চ নির্ভুলতা.ঐচ্ছিক প্রতিরোধের রেঞ্জ 0.3 kω থেকে 2000 kω, এবং বিটা রেঞ্জ 2500K থেকে 4500K পর্যন্ত।এই epoxy-প্রলিপ্ত NTC থার্মিস্টর ব্যাপকভাবে গৃহস্থালী যন্ত্রপাতি, অটোমোবাইল, চিকিৎসা সরঞ্জাম, পাওয়ার টুল এবং আরও অনেক কিছুতে ব্যবহৃত হয়।
বৈশিষ্ট্য:
• ROHS মান মেনে চলুন
•R25=10KΩ±5%, B25/85=3435k±2%
•অপারেটিং তাপমাত্রা পরিসীমা: -40℃~125℃
• পাতলা
আবেদন:
• UAV (মানবহীন বায়বীয় যান) এর জন্য
গঠন এবং মাত্রা:(ইউনিট:মিমি)
| প্রোবের আকার | এল | L1 | ডি | এইচ | d1 |
| 2.6*17.5মিমি | 17.5±1 | 3±1 | এমaxφ3.0 | 2.5 | 10 |
| 2.6*19মিমি | 19±1 | 3±1 | |||
| 2.6*23মিমি | 23±1 | 3±1 | |||
| 2.6*26মিমি | 25±1 | 3±1 |
রেফারেন্স প্যারামিটার:
| পণ্যের বিবরণ | Rec.টি এ℃(KΩ) | বিটা মান | (আকাশে) Pmax(mW) |
δ (mW/℃) |
তাপ সময় ধ্রুবক τ(সেকেন্ড) | অপারেটিং টেম্পারেচার রেঞ্জ টিL-TH(℃) | মোট দৈর্ঘ্য L(মিমি) |
| A1B212□4200A□□□□L19 | R62=20.92 | খ25/85=4200 | প্রায় 3.5 | প্রায় 0.7 | সর্বোচ্চ.5.0 | -40~125 | 19 |
| A1A104□4132B□□□□L17 | 100 | খ25/85=4132 | 17 | ||||
| A1C104□4132B□□□□L23 | 100 | খ25/85=4132 | 23 | ||||
| A1B332□3970F□□□□L25 | আর100=3.3 | খ25/50=3970 | 26 | ||||
পণ্য অঙ্কন:
স্ট্যান্ডার্ড প্যাকিং (অভ্যন্তরীণ প্যাকিং): 500 পিসি/পলিব্যাগ
অপারেশন বিজ্ঞপ্তি
1.আবেদন: তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ;
2.NTC এর মধ্য দিয়ে প্রবাহিত কারেন্টকে Pmax রেঞ্জের মধ্যে নিয়ন্ত্রিত করা হয় যাতে উপাদানের স্ব-উষ্ণতার কারণে পরিমাপের ত্রুটি এড়াতে হয়।
3.অত্যধিক তাপ শক এড়িয়ে চলুন, তাপ সঙ্কুচিত সুরক্ষা টিউব সংযুক্ত করার প্রয়োজন হলে গরম বাতাসের ঘা প্রোবের সাথে কমপক্ষে 30 মিমি বীট করা উচিত।
4.স্টোরেজ তাপমাত্রা -10℃～40℃,≤75%RH；একটি ক্ষয়কারী গ্যাস এবং সূর্যালোক পরিবেশে এড়িয়ে চলুন;প্যাকেজ খোলার পরে, এটি আবার সিল করা প্রয়োজন।
5. কাচের আবরণ এনটিসি থার্মিস্টরের গঠন অনুসারে, যখন শেষ ব্যবহারকারী ইনস্টল করেন, তখন ইপোক্সি হেডকে সীসা তার থেকে অত্যধিক প্রসার্য বল এবং নমন বল এড়াতে, সীসা তারটি একটি নমন পয়েন্টে বা একটি বল পয়েন্টে নিয়ন্ত্রিত হবে সিলিং হেডের নিচে 6 মিমি বা তার কম একটি সীসা তার। যাতে চিপকে আঘাত না করে, যার ফলে রেজিস্ট্যান্স ড্রিফটিং এবং এমনকি ওপেন সার্কিট হয়, বিশেষ করে যখন উপাদানটি উত্তপ্ত হয়।
